COMUNICAZIONI DIGITALI ALTERNATIVE ATTRAVERSO LA RETE  “ITANET” IN OCCASIONE DI CALAMITA’

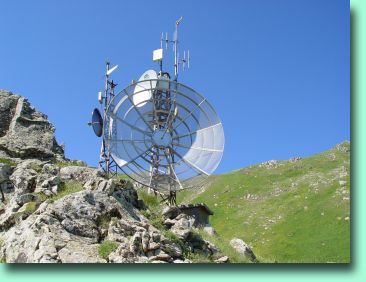

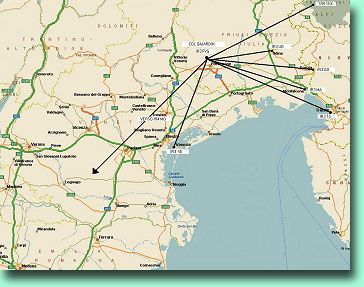

PREMESSA: La realizzazione della rete radio-dati digitale amatoriale “ITANET” in campo regionale è  opera di un gruppo di radioamatori appartenenti alle varie sezioni ARI  del Friuli Venezia Giulia, coordinati da Massimo  MAURO IW3QOJ  della Sezione ARI di Monfalcone (GO). La rete radio digitale è composta interamente da apparecchiature radio autocostruite, in larga parte basate sui progetti dell’ ing. Matjaz VIDMAR di Nova Gorica (SLO). L’hardware ed il software relativo alla parte digitale della rete sono invece stati realizzati interamente in regione, con il determinante contributo di Massimo MALARODA  IV3ZXF della Sezione  ARI di Monfalcone, che ha materialmente scritto tutto il software. La rete radio digitale ITANET si compone di una dorsale realizzata mediante postazioni ripetitrici digitali collocate in posizioni ad orizzonte radio altamente favorevole per la copertura radio delle province regionali e pure per i link verso le regioni limitrofe (Veneto ed Emilia) oppure verso la rete digitale Slovena (link m.te KUK – Slovenia).

(foto rack nodi gajardin definitiva.jpg  relativa al rack contenente tutti gli apparati radio digitali relativi alla postazione ITANET del Col Gajardin, elemento principale di tutta la rete digitale in Friuli Venezia Giulia)

La rete digitale permette la veicolazione di dati  nella modalita’ “a pacchetto AX25” e contemporaneamente in TCP-IP. Cio’ rende praticamente infinite le modalita’di utilizzo della stessa, particolarmente in occasione di calamita’ che rendono non operative le reti  fisse e radio tradizionali (internet e telefoni cellulari o di rete fissa).

Acquisizione dati digitali da stazioni  mobili
Interconnessione di centri operativi con campo base
Inoltro degli stessi alle stazioni fisse (campo base)
Scambio email/files tra centro operativo e campi base
Sostituzione reti tradizionali per invio/ricezione email e files
Interconnessione TCP-IP con reti di regioni limitrofe

POTENZIALITA’ PRATICHE DELLA RETE FISSA:

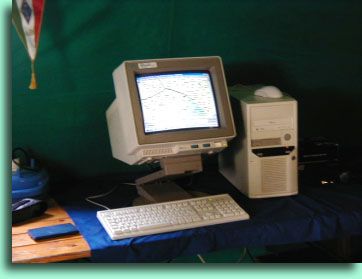

Attraverso i links della rete fissa è possibile approntare collegamenti (ipotesi : tra prefettura e palazzo del Comune, oppure con la SOR di Palmanova) attraverso i quali inoltrare files e posta elettronica all’interno della INTRANET appositamente costituita nella rete dati radioamatoriale oppure, mediante gateway autorizzato da una di queste postazioni, effettuare l’inoltro  Email e la navigazione  INTERNET.  Grazie alla copertura radio capillare di gran parte del territorio regionale attraverso la rete fissa, è possibile ricevere e veicolare in uno o più punti fissi  di cui sopra l’intero traffico APRS, cioè visualizzare su carta geografica 1:5000 del territorio la posizione di mezzi, veicoli e persone (radioamatori) muniti di posizionatore GPS collegato al proprio apparato radio radioamatoriale. Trasportando un radioamatore così attrezzato su veicoli appartenenti  a ipotetici mezzi di soccorso (ambulanze ecc) è possibile dal campo base  (o sui grandi display al Plasma collocati presso la Sor) seguirne l’avanzamento su supporto grafico che può anche essere videoproiettato su grande schermo per la facile fruibilità da parte di più persone impiegate nel coordinamento. Naturalmente verso ciascuno di questi radioamatori “mobili” è contemporaneamente possibile effettuare la conversazione radio-fonia mediante la rete di ponti radio fonia radioamatoriali presenti in Regione.

POTENZIALITA’ PRATICHE DALLE POSTAZIONI DIGITALI MOBILI:

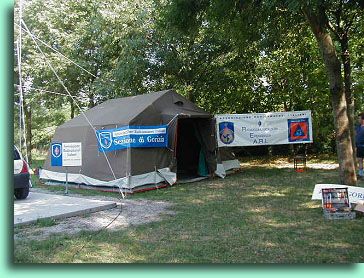

L’utilizzo dei collegamenti digitali diventa veramente interessante qualora sia possibile approntare  links digitali “campali” in modo da collegare ed estendere le caratteristiche della rete digitale fissa di cui sopra alle installazioni  mobili che possono rendersi necessarie  in occasione di calamita’ nei luoghi piu’ disparati appartenenti al territorio regionale. Ipotizziamo una “tenda da campo” avanguardia appartenente al nucleo di coordinamento piu’ vicino al luogo della calamità.

Da questo sito è fondamentale poter inoltrare e ricevere email, files, fax , foto metereologiche e quant’altro viene richiesto dalle  comunicazioni tra  centro di comando/controllo e nucleo avanzato di intervento sul posto.

Naturalmente non sempre è ipotizzabile la realizzazione di un collegamento mobile mediante un unico ponte radio digitale, stante il fatto che ci deve essere “portata ottica” tra il luogo richiesto e uno dei ripetitori digitali appartenenti alla rete fissa di cui sopra. Per questo scopo necessitano e sono stati approntati piu’ ponti radio mobili digitali, in maniera da effettuare un ulteriore “ponte radio intermedio” collocato  in maniera provvisoria ed estemporanea ( impiego di un solo radioamatore  con la propria autovettura  e piccolo generatore autonomo a benzina) in posizione favorevole alla  visibilità ottica con entrambe le posizioni richieste, vale a dire una installazione  digitale appartenente alla rete fissa e la desiderata postazione mobile. A titolo di esempio sono stati effettuati test positivi, relativamente alla copertura radio della provincia di Gorizia, utilizzando una postazione ripetitrice mobile provvisoriamente collocata sul colle di Medea, che ha ampia copertura radio del territorio regionale.

NECESSITA’ DI FORMAZIONE DEI VOLONTARI:
Relativamente ai collegamenti radio digitali, la formazione dei radioamatori “reclutati” su base volontaria assume un significato importantissimo relativamente alla loro effettiva possibilita’ di utilizzo in occasione di reali calamita’.

Possiamo ipotizzare i seguenti gruppi di lavoro:

Volontari che si prestano al servizio FONIA/APRS
Volontari che mantengono in esercizio la rete dati FISSA
Volontari che si occuperanno dell’interfacciamento con il personale del SOR a Palmanova
Volontari che si offrono per installazione ed utilizzo dei LINKS MOBILI

Il primo gruppo ha familiarità  con le modalità usualmente richieste dalle comunicazioni FONIA in occasione di calamità e CONTESTUALMENTE  essere provvisti di GPS collegato alla propria radio VHF  (attraverso economica interfaccia  p.es.Tiny-track) oltre ad avere una sufficiente idea di cartografia. Inoltre è munito di tabella relativa alle frequenze radio da utilizzare sia per FONIA che per APRS e conosce la copertura radio  fonia/dati relativa a ciascuna zona. Questa serie di elementi si possono acquisire esclusivamente con ESERCITAZIONI SUL CAMPO che periodicamente vengono organizzate dalle locali Sezioni ARI , precedute da idonea lezione “teorica” sull’argomento.


.::: 73  IW3QOJ  Massimo MAURO    sez. ARI Monfalcone (GO)    massmau@tin.it :::.
