NOTE PER L’INSTALLAZIONE DEI PROGRAMMI PACKET RADIO OPERATIVI SU UN PC CONNESSO IN RETE (ETHERNET) AD UN SERVER AXIP (LINUX)

L’ESPERIENZA PRESSO LA RETE DELLA SOR –PALMANOVA-

Le seguenti note si riferiscono all’esecuzione dell’installazione pratica su un pc (sistema windows 98 e superiori) di due tra i più comuni programmi radioamatoriali packet radio, TSTHWIN (tsthost sotto windows) e UIVIEW-32 (programma APRS versione 32 bit).

NOTA: in una rete di tipo “commerciale” di pc non esiste la possibilita’ pratica di veicolare dati a pacchetto mediante porte seriali (kiss ecc. e relativi drivers tipo AGW o simili) come normalmente fa il radioamatore a casa propria. Si consideri l’impossibilità pratica di stendere cavi seriali tra le radio e i pc diversamente collocati (uffici distanti dalle radio…) e soprattutto l’impossibilità di condividere i dati provenienti da un’unica radio a più postazioni pc…

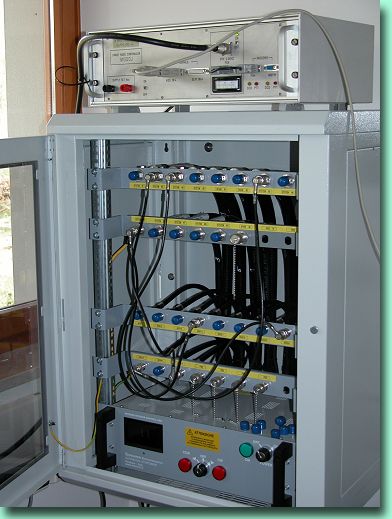

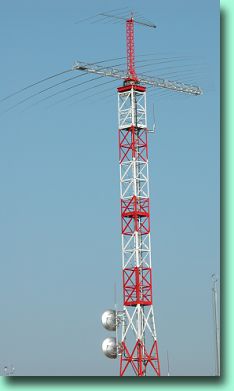

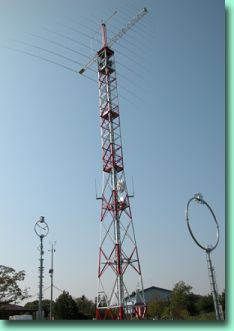

Esempio tipico di questa situazione è la rete della SOR di Palmanova, cioè una rete preesistente di computer nei vari uffici(rete di tipo professionale), sala operativa e sala radio connessi in una Lan locale mediante router. Le apparecchiature radio amatoriali sono collocate in Sala radio, mentre si verifica la necessità di poter operare in packet radio sia dalla sala radio medesima che dalla sala operativa, fisicamente collocata in tutt’altra parte presso la Sor, come pure il resto degli uffici coinvolti.  Presso la sala radio è stato quindi installato un server radioamatoriale Linux  che permette di inviare tutti i dati provenienti dalla rete packet all’intera rete interna.
Diviene a questo punto necessario installare nei Pc dai quali si vorrà operare in packet radio gli idonei pacchetti software espressamente concepiti e configurati per lavorare attraverso una rete.

INSTALLAZIONE DEL SOFTWARE UI-VIEW32

Il software ui-view consente la visualizzazione APRS: è indispensabile installare la versione 32 bit per windows (che non è di pubblico dominio ma registrata!) perchè richiede la funzione di connessione ad un APRS SERVER in modalità Tcp-Ip standard, oltre che di nominativo radioamatoriale regolarmente registrato.
Dal lato pratico bisogna scompattare ed installare il software ui-view, che per default genera nella directory  c:\programmi\ una directory denominata peaksystem . Nella sottodirectory MAPS vanno copiate le carte geografiche georeferenziate inerenti la zona interessata.
Nella SOR avremo una rete interna (server linux gateway  con numerazione radio 44 e numerazione interna assegnata dalla Sor)) e il nodo ITANET con nominativo IR3PCV.

PACKET RADIO STANDARD AX25 tramite rete interna

INSTALLAZIONE TSTHOST sotto WINDOWS

L’installazione del tsthwin avviene mediante files autoinstallante tshw221b.
E’ importante scompattare direttamente  nella directory C:\windows\ i files TFWIN32.dll e TFWIN32.ini.

Quest’ultimo files va editato come segue :

;
;
; This file MUST be in the WINDOWS directory
;
; Configuration of TFWIN :
;
; Options (sum of) :
;           1   = KISS CheckSum
;           2   = KISS ACK (Checksum must be validated)
;           4   = KISS Polled (NOT YET IMPLEMENTED)
;           64  = UDP sockets (default IP)
;           128 = Status beacon on the port every minute
;
; TFWIN needs DRSI like commands to configure the ports
;
; Type may be either KISS or 6PACK
; Address is the number of the TNC (KISS or 6PACK)
;            on KAM VHF is 0, HF is 1
;
 [Port 0]
Type=AXIP
Options=128
Enable=1
Address=192.168.1.26
IpPort=93

In questo caso  va solo sostituito l’indirizzo IP mettendo quello del server Linux della rete , che nel caso della sor diviene:

;
; This file MUST be in the WINDOWS directory
;
; Configuration of TFWIN :
;
; Options (sum of) :
;           1   = KISS CheckSum
;           2   = KISS ACK (Checksum must be validated)
;           4   = KISS Polled (NOT YET IMPLEMENTED)
;           64  = UDP sockets (default IP)
;           128 = Status beacon on the port every minute
;
; TFWIN needs DRSI like commands to configure the ports
;
; Type may be either KISS or 6PACK
; Address is the number of the TNC (KISS or 6PACK)
;            on KAM VHF is 0, HF is 1
;
 [Port 0]
Type=AXIP
Options=128
Enable=1
Address=192.168.253.1  o comunque l’indirizzo IP del ns. server Linux alla SOR
IpPort=93
;

Nella directory dove è stato installato tsthwin ( di solito c:\tsthwin) bisogna copiare i files contenuti nella directory EXAMPLE nella directory C:\tsthwin\system . I files che qui vanno editati sono i seguenti :  TSTHWIN.PRT che dovrebbe esser gia’ cosi’ e quindi solo da controllare:

# tsthwin port definition file
#
# TYPE: 0=gkbiowin.dll
#   Port: tnc comport 1...8
#   Baud: tnc baudrate 110...256000
# TYPE: 1=tfwin32.dll
#   Port: Ignored, use 0
#   NumIntface: Set the number of blocks enabled in tfwin.ini
# TYPE: 2=TFPCX and similar
#   Irq : Tfpc irq vector, usually 253 for tfpcx and 254 for tfkiss
#   Baud: Ignored, use 0
# TYPE: 3=DRSI emulator
#   Irq : Driver irq communication vector
#   NumIntface: Set the number of port active in your driver
# TYPE: 4=TF2AGW.DLL for AGWPE driver
#   Port: Ignored, use 0
#   NumIntface: Set the number of tnc running under agwpe engine
#
# tfwin/tf2agw example  : 1 0 1
# gkbiowin example      : 0 1 19200, means com1, 19200 baud
# tfpcx example         : 2 253 0
#
1 0 1

Il secondo file da editare e’ invece TSTHWIN.CFG:

#
# configurazione interfaccia tnc
#
AX DIG    OFF
AX CTEXT  OFF
AX MAX    5
AX FRACK  99
AX VA     ON
AX MYCALL IW3QOJ
AX RET    15
AX MON    MIUSC
AX PE     64
AX RESP   15
AX TXD    30
AX UN     BEACON
AX US     4
AX CL     SET
AX MH     18
AX MH     CLR
AX BE     10 * Massimo QTH MONFALCONE *
AX PORT   8 NOCALL-3
#
# configurazione path di lavoro
#
WORKDIR C:\TSTHWIN\WORK
#
# configurazione interfaccia PMS
#
PPMS ACK Y
PPMS BEACONMAIL OFF
#PPMS HOMEBBS IK1MSL-8
PPMS FBBMODE ON
PPMS PYAPP ON
PPMS RING ON
#PPMS ENDMESSAGE LOGO1.TXT
#PPMS HIERADDR .IK1MSL.IPIE.ITA.EU
#PPMS FTIME 15
PPMS USERDIR C:\TSTHWIN\USERS
PPMS TIMEOUT 10
#PPMS KILLONEXIT ON
#
# configurazione interfaccia unproto
#
#ULIST ENABLE
ULIST PMSG OFF
ULIST KILLMY ON
ULIST QUERY
ULIST TIME 20
#
# settaggi vari
#
#
EBELL 4

In questo file l’unico dato da cambiare è il MYCALL , da sostituire con nominativo radioamatoriale desiderato, anche lo stesso dell’uiview!

A questo punto si può lanciare tsthwin, che vedrà la rete ethernet come un “tubo” che conduce dritto al nodo ITANET IR3PCV:  infatti chiamando c ir3pcv si dovrebbe avere la connessione diretta al nodo, e da qui al resto della rete packet. Sulla finestra di monitor si visualizzeranno anche tutti i frames UI  relativi all’APRS captati dal nodo itanet tramite la rete. Naturalmente si possono aprire entrambe le applicazioni (Ui-View e TsthWin) contemporaneamente sullo stesso o su più pc della rete interna.

.::: 73  IW3QOJ  Massimo MAURO    sez. ARI Monfalcone (GO)    massmau@tin.it :::.
